CytoSpark™ MSP 微流控高通量筛选系统

基因突变库或宏基因组库构建

通过随机突变、饱和突变等方法构建突变库，酶切或机械剪切加载体连接构建宏基因组文库，并转染至大肠杆菌、酵母等微生物中。

微液滴制备

使用液滴生成仪和配套芯片，将单个微生物与检测试剂包裹在 pL 级的微液滴反应单元中。可在 10 min 内完成分离和包裹。

细胞孵育

在微液滴内，微生物分泌酶与底物反应，或裂解后释放酶与探针反应，产生能被 MSP 液滴分选仪识别的荧光信号。

液滴分选

利用介电泳等技术，MSP 液滴分选仪能够对含目标菌株 / 细胞的阳性液滴进行高通量检测及分选、富集，分选速度可达 200~1000 液滴 / 秒，富集效率超过 95 %，细胞得率 ≥80 %。（1 h 可分选近百万单克隆细胞，单次可分选百万至千万克隆）。

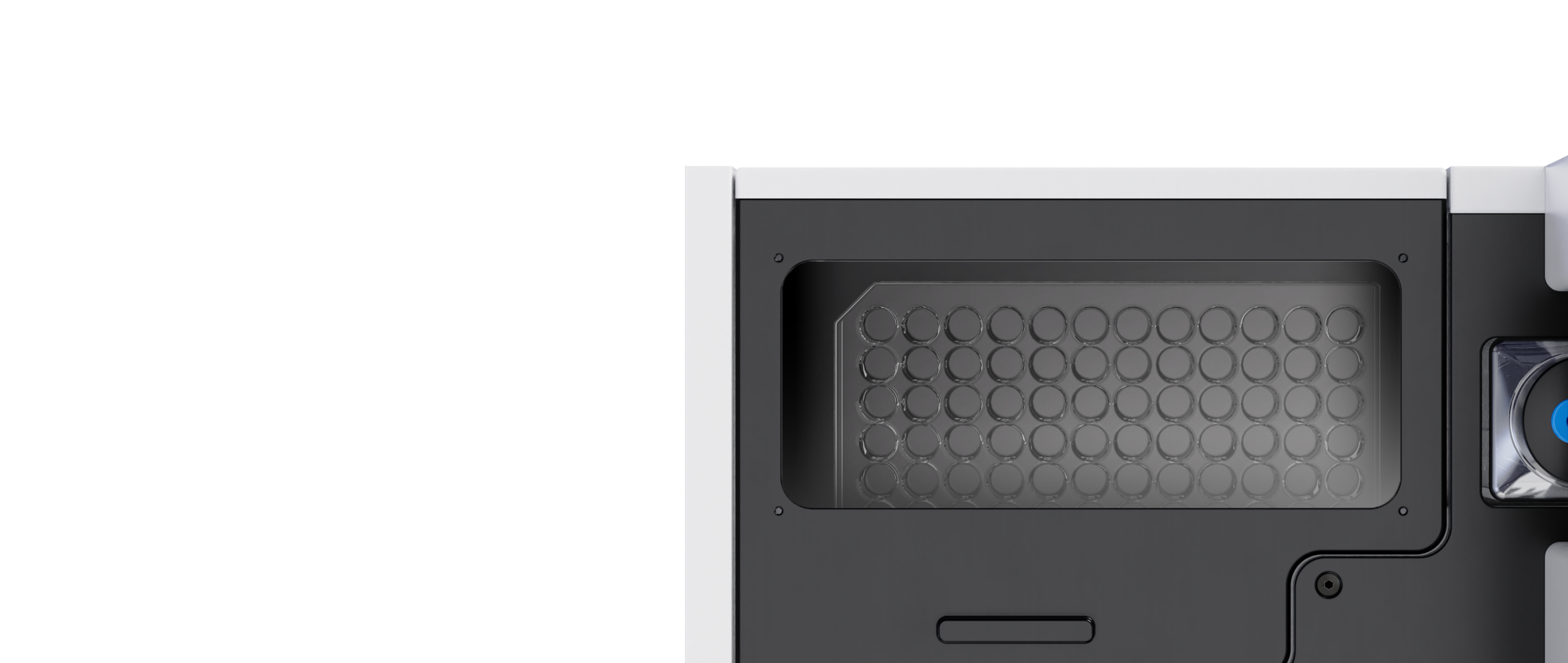

液滴分配

可实现将单个目标微液滴收集至对应的孔板中，灵活适配 96/384 孔板。

平台优势

独特性

整合流式分选与孔板检测为一体，直接关联表型与基因型的功能性微生物筛选，涵盖微生物胞外分泌产物（蛋白）、细胞表面及胞内标志物的单参数或多参数分选。

高通量

单次实现千万级液滴即百万克隆分选。

高效率

筛选速度相对传统 96 孔板法，提高 3-4 个数量级。

省时间

传统数周的筛选工作缩减至 1-2 天。

高灵敏

常规微孔板单个微生物需数周才能检测分泌蛋白，MSP 系统的 nl 级油包水体系包裹的单细胞，几个小时即可检测到分泌蛋白。

低成本

减少试剂用量，试剂消耗降至传统方法的百万分之一。

平台构成

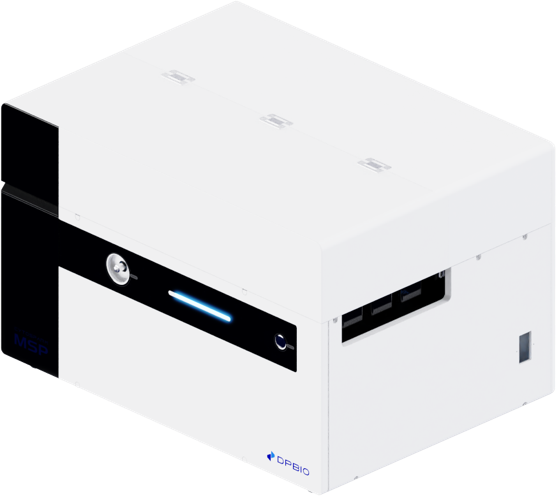

MSP 液滴分选仪

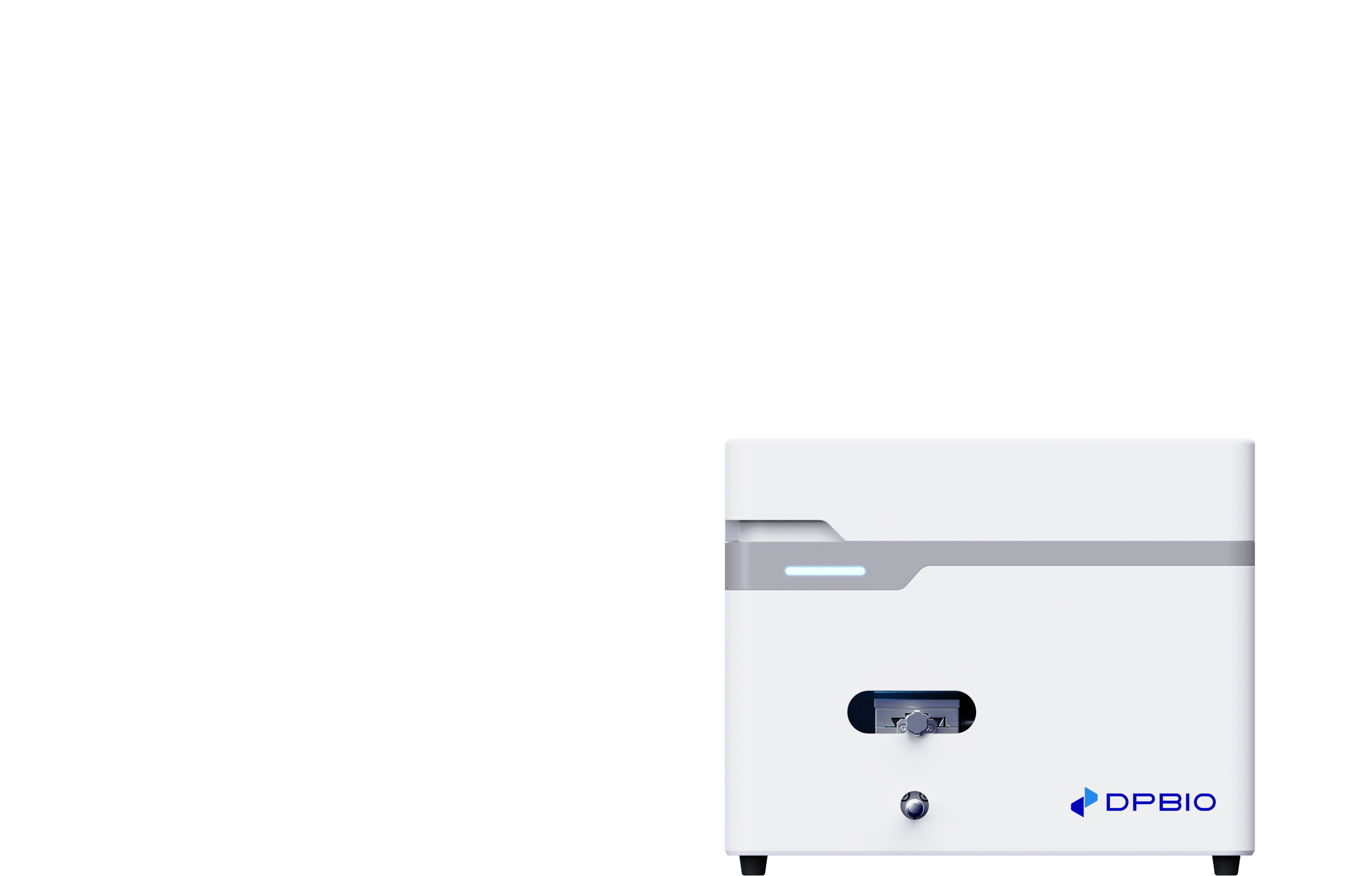

液滴包裹仪

FusionX 液滴融合仪

试剂耗材

试剂耗材

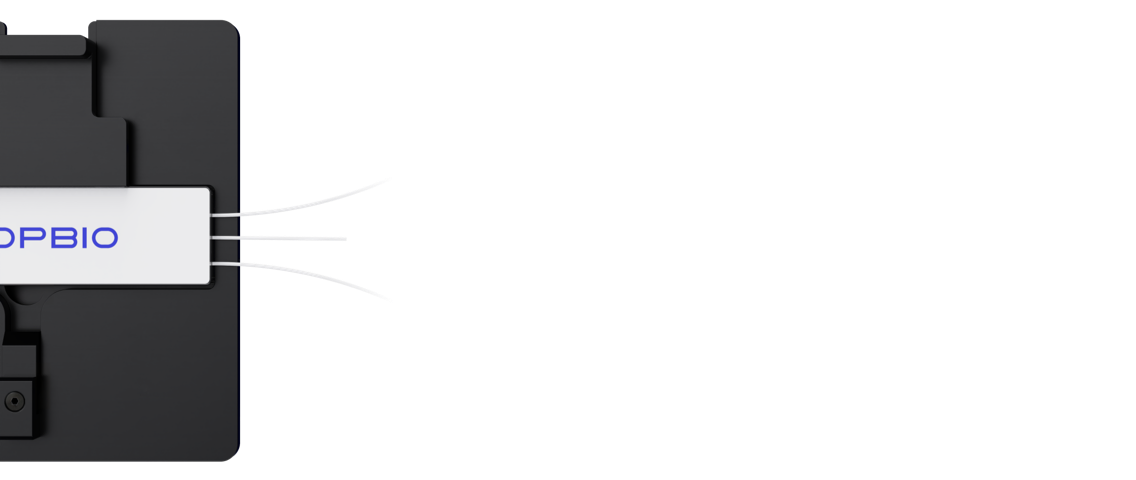

液滴生成芯片:

液滴分选芯片:

通用液滴生成油:

液滴分选鞘液油:

30 μm，50 μm，90 μm 多种规格，满足用户不同应用需求

30 μm，50 μm，90 μm 多种规格；支持单液滴打印和 bulk 收集

自主开发，生成液滴稳定，液滴可培养 2-7 天，不易融合

不同成分配置，可满足用户打印后细胞培养的需求

MSP 液滴分选仪

激光器:

检测通道:

液滴大小:

进样量:

分选速度:

尺寸:

微液滴分选模式:

高富集效率:

高兼容性:

标配 488 nm（561 nm、635 nm 多个激光器可选）

支持 FITC 通道，其他通道如 ROX、CY5 等选配

20~60 μm，其他尺寸可定制

单次进样 20 μL~2 mL，可连续进样

200~1000 液滴/秒

82 cm*56 cm*50 cm

液滴连续收集分选，单个液滴打印分选（选配）

>95%

兼容单 EP 管/8 联排/96 孔板

液滴包裹仪

生成速度:

液滴直径:

压力输出范围:

显微镜分辨率:

设备尺寸:

高兼容性:

100~2000 个液滴/秒

25~100 μm，由选用的芯片决定

0~25 psi

1 μm，CMOS：2592 * 2048，42.75 fps

37 cm* 31 cm* 29 cm

兼容 200 μL，1.5 mL，2 mL，15 mL 上样管上样

FusionX 液滴融合仪

压力输出通道:

液滴监测:

液滴上样量:

液滴融合芯片:

液滴融合速率:

液滴融合成功率:

监测模块:

设备尺寸:

4 通道

可实时监测液滴配对、融合状态

≥10⁷

多种规格可选，兼容多尺寸液滴注入

1.5 KHz

≥95 %

显微镜分辨率 1 μm，CMOS:2592 * 2048，42.75 fps

47 cm*61 cm*50 cm

试剂耗材

液滴生成芯片:

液滴分选芯片:

通用液滴生成油:

液滴分选鞘液油:

30 μm，50 μm，90 μm 多种规格，满足用户不同应用需求

30 μm，50 μm，90 μm 多种规格；支持单液滴打印和 bulk 收集

自主开发，生成液滴稳定，液滴可培养 2-7 天，不易融合

不同成分配置，可满足用户打印后细胞培养的需求

MSP 液滴分选仪

激光器:

检测通道:

液滴大小:

进样量:

分选速度:

尺寸:

微液滴分选模式:

高富集效率:

高兼容性:

标配 488 nm（561 nm、635 nm 多个激光器可选）

支持 FITC 通道，其他通道如 ROX、CY5 等选配

20~60 μm，其他尺寸可定制

单次进样 20 μL~2 mL，可连续进样

200~1000 液滴/秒

82 cm*56 cm*50 cm

液滴连续收集分选，单个液滴打印分选（选配）

>95%

兼容单 EP 管/8 联排/96 孔板
